公元一九六九年法國的B.zimmern先生(辛麥恩)從發明了第一臺高密封高效率的無油螺桿壓縮機，這種先進的技術一經發掘就被用于軍工制造和艦船配套。這使無油螺桿壓縮機技術得到了快速而又成熟的發展。

　　無油，卻能正常壓縮，這技術不是不是很牛?

　　的確，這技術很牛。

　　但所謂的“無油”，是指氣體在壓縮過程中不與油接觸，而壓縮機的軸承、同步齒輪等零部件，仍然需要潤滑，只是這些潤滑部件和壓縮腔之間，采用了有效的軸封加以隔離。確保潤滑油不進入壓縮腔。

　　無油壓縮分類

　　無油空壓機是根據壓縮空氣是否含油來劃分的，與之對應的是有油空壓機或微油空壓機。

　　無油空壓機根據壓縮形式不同或主機結構不同區分，常見的幾種無油空壓機有：

　　1.干式無油螺桿式空壓機

　　2.水潤滑無油螺桿空壓機

　　3.無油活塞空壓機

　　4.無油渦旋空壓機

　　5.無油旋齒空壓機

　　6.離心式空壓機

　　其中，無油活塞已逐步淘汰，這種產品已越來越少，不再討論。

　　無油渦旋和無油旋齒以及離心式空壓機后面有專門的章節單獨討論。

　　本節，我和你只聊干式無油螺桿和水潤滑無油螺桿空壓機

　　干式無油螺桿介紹

　　干式無油螺桿主要是雙螺桿壓縮機，壓縮腔內無潤滑，僅在齒輪箱內有潤滑油，可以說是干燥的。

　　轉子之間有間隙，不互相接觸，具有同步齒輪結構，轉子之間依靠同步齒輪傳遞扭矩和定位。

　　進排氣端陰陽轉子都有軸封結構，將介質氣體和潤滑油隔開。

　　轉子的表面有特殊涂層，由于不接觸，所以第一次壓縮壓力不是很高，要提高壓力，采用二級壓縮。

　　壓縮效果最好是等溫壓縮，實際沒法做到等溫壓縮，所以在第一級壓縮后有中間冷卻器和疏水閥(降溫，排水)，第二級壓縮后也有后部冷卻器。

　　第一級壓縮的壓力大概是根號2，然后此壓力進入第二級壓縮，二級壓縮排出的壓力達到系統要求，所以二級壓縮比更高，工作環境更嚴苛，壽命相比一級較短。

　　由于轉速很高，機頭內溫度很高，所以機頭外殼是采用的一次性消失模技術，用于降溫。此機頭外殼與轉子是完全分開的。外殼一般由油冷卻。

　　水潤滑無油介紹

　　水潤滑無油空壓機一般是單螺桿空壓機，其特點是用于潤滑的介質是水，采用水基作為密封，完全無油，產出純凈無油的壓縮空氣。

　　由于是往壓縮腔內噴水，溫度只有40-50度左右，恒溫壓縮，容積效率更高，比干式無油螺桿空壓機效率提高15%。價格便宜。

　　其缺點是，故障率高(星輪體易損件等)。

　　為什么水潤滑無油機一般都是單螺桿，而非雙螺桿?

　　其原因是單螺桿運行時螺桿和星輪片有速度差，單向壓縮，空氣容易壓縮，轉速偏低。

　　雙螺桿是同向擠壓，需要高轉速，并且水的潤滑相比機油密度不夠，壓縮空氣容易倒流。

　　需要注意兩點

　　1.潤滑部分是水，最好是純凈水。

　　2.空氣絕對不含油，但是含有水。

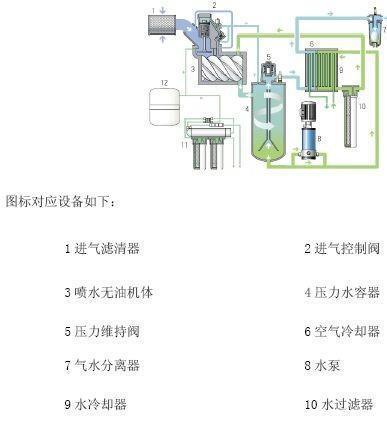

　　水潤滑無油機流程圖：

　　無油螺桿的應用

　　在用氣品質要求高的領域，如紡織、冶金、食品、化工、醫藥、石油和空分等各種需要純凈無油壓縮空氣的場所，無油螺桿壓縮機能夠提供優質的壓縮氣體滿足各種需求，因此應用前景廣闊。

　　在食品制造及包裝行業，采用噴油螺桿壓縮機制備壓縮氣體時，生產過程經過多次高溫氧化和冷凝乳化，壓縮機中潤滑油的性能已大幅度降低，且呈酸性，對后續設備不僅起不到潤滑作用，反而會破壞正常潤滑，使用無油螺桿壓縮機可以避免失效的潤滑油對設備的負面影響。

　　在制藥、生物工程中，壓縮氣體中含有細菌和噬菌體的污染是不容忽視的，無油螺桿壓縮機提供的純凈壓縮氣體，可避免細菌和噬菌體在氣體中滋生。

　　在電鍍行業，生產過程中存在鍍層表面發花、燒焦、針孔、裂紋等問題，人們采用攪拌來解決此類問題，攪拌需要壓縮空氣的支持。

　　在汽車噴涂行業，不純的氣體往往造成劣質的涂層。如果壓縮空氣中含有油，涂層表面出現一些分散或集中的小隆起，這些水泡一般在面漆下的某一涂層中產生，水泡是由于涂層下面有水汽或污物而產生的。此外，含油的壓縮空氣也有可能導致濕涂層表面出現點狀分布的小坑洞，形成火山口狀的矽坑，在坑底有時可見底材，俗稱魚眼。如今汽車噴涂行業已經開始應用無油螺桿壓縮機，以制備用于噴涂的純凈氣體，使得國產汽車的噴涂水平得到提高。

　　在紡織行業，噴氣織機需要干燥且無油的壓縮空氣。在生產過程中，精細噴嘴會將壓縮空氣吹到線束上，形成渦流，從而賦予紗線形狀、彈力和彈性，無油螺桿壓縮機提供的純凈壓縮空氣可以保證布匹成品的質量。

　　干式無油螺桿表面涂層

　　轉子材料與型線轉子材料在干式螺桿壓縮機中，由于沒有潤滑油的潤滑及帶走微小顆粒，氣體會對轉子、殼體內壁、氣道產生腐蝕，因此在傳統噴油螺桿轉子材料的基礎上，通常會噴涂防腐層，如噴涂聚四氟乙烯、二硫化鉬、特氟龍等，達到保證轉子不變形，不被腐蝕的作用。

　　水潤滑無油螺桿轉子技術

　　在噴水螺桿壓縮機中，由于向壓縮腔內注水，雖然取到了冷卻、密封和保持氣體的純凈度的作用，提高了壓縮機的效率，同時也很好的控制了排氣溫度，但是水必將對轉子等部件產生腐蝕作用，因此需要慎重選擇轉子材料。

　　轉子材料的選擇一般有如下幾種：

　　1.NSB鋼轉子。

　　2.高分子聚合陶瓷轉子，這種材料耐磨性好，并且具有良好的可靠性和適用性。

　　3.工程塑料轉子，工程塑料轉子的采用，開辟了螺桿壓縮機轉子材質及加工手段的新經濟途徑，并為噴水螺桿壓縮機的發展提供了良好條件。精密注塑成型的工程塑料轉子，不銹、成本低，同時降低了螺桿壓縮機的噪聲和振動。為壓縮腔內采用噴水密封冷卻技術創造了很好的條件。螺桿轉子型線對于螺桿壓縮機而言，型線設計至關重要，需要綜合考慮轉子型線的嚙合要求、連續的接觸線、加工性能等因素。

　　無油螺桿技術難點

　　干式螺桿壓縮機的技術難點

　　1.轉子變形。

　　干式螺桿壓縮機的性能, 很大程度上取決于轉子嚙合時的密封間隙。

　　在轉子間、轉子與機殼間存在多條泄漏通道, 流體通過間隙的泄漏直接影響容積效率和總效率。

　　在實際運轉過程中, 轉子在熱、力邊界條件的作用下發生熱、力彈性變形, 這就使得實際運行間隙與設計間隙差別較大。間隙過大會造成泄漏增加, 容積效率下降，間隙過小又容易發生燒傷咬死事故

　　2.涂層失效

　　低劣的轉子涂層運行一段時間后會脫落，轉子暴露在空氣中，承受空氣中雜質和溫度變化的影響。最終，導致運行性能的降低，甚至對機器造成損壞。

　　噴水螺桿壓縮機技術難點

　　1.陶瓷轉子的制造由于陶瓷材料的耐磨性，不適宜采用機床加工，故采用精密鑄造的方式，而鑄造工藝是其中的難點。一般陶瓷制品的氣孔、裂紋等缺陷，需用顯微對焦的X射線儀表探測，以及保持陶瓷毛坯密度的一致性，需用超聲波儀器進行監控。

　　2.清理由于水的存在，必然對螺桿壓縮機主機和冷卻水系統造成一定的腐蝕影響，更會在管路中形成一定的水垢。水垢在冷卻系統內形成后，將會縮小水流道截面積, 增加水循環的阻力, 阻礙正常的熱交換, 隨著水垢層的不斷加厚, 將造成設備嚴重的冷卻不良而帶來一連串的惡果，如壓縮機增加功率消耗, 減少吸氣量, 降低排氣量等，因此對水垢的處理方式也非常重要。水垢處理的方式一般有化學試劑法、物理法、人工法等。

　　3.水潤滑軸承需要改變傳統金屬軸承系統的材質性能和潤滑結構，將軸承與動密封裝置等部件有機合為一體，以水作為潤滑介質。

　　目前，能夠提供水潤滑軸承的廠家相對較少，瑞典的SKF公司在積極從事該方面的研究開發工作。
