螺桿空壓機

　　螺桿式空壓機是一種空氣壓縮機，有雙螺桿與單螺桿兩種。雙的發明比單晚十幾年，設計上雙螺桿式空壓機更趨合理、先進。雙克服了單不平衡、軸承易損的缺點，具有壽命長，噪音低，更加節能等優點。八十年代技術成熟后，其應用范圍在日漸擴大。

基本結構

　　通常所稱的螺桿壓縮機即指雙螺桿壓縮機。

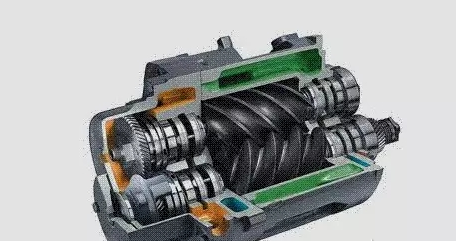

　　螺桿壓縮機的基本結構：在壓縮機的機體中，平行地配置著一對相互嚙合的螺旋形轉子。

　　通常把節圓外具有凸齒的轉子，稱為陽轉子或陽螺桿。把節圓內具有凹齒的轉子，稱為陰轉子或陰轉子。

　　一般陽轉子與原動機連接，由陽轉子帶動陰轉子轉動。

　　轉子上的最后一對軸承實現軸向定位，并承受壓縮機中的軸向力。轉子兩端的圓柱滾子軸承使轉子實現徑向定位，并承受壓縮機中的徑向力。

　　在壓縮機機體的兩端，分別開設一定形狀和大小的孔口。一個供吸氣用，稱為進氣口;另一個供排氣用，稱作排氣口。

維護費用低

高性能高效率

　　空壓機設備-螺桿式空氣壓縮機采用高容量壓縮組件，其轉子外圓速度低而且達到最佳注油，實現了高效率、高可靠性。到2012年為止，廠家的設計都能確保系統溫度及壓縮空氣溫度極低。保證所有部件均達到最佳冷卻效果及最高使用壽命。

驅動理念

　　空壓機設備-螺桿式空氣壓縮機通過高效傳動系統以適合用途的最佳速度驅動壓縮組件。正常操作期間完全無需維護。具有免維護、高度可靠和高效率的優點。

　　空壓機設備-螺桿式空氣壓縮機獨創的壓縮機設計節省了不必要的維護費用。所有零部件均采用長壽命設計，大尺寸的入口過濾器、油過濾器和精細分離器確保最佳壓縮空氣質量。所有油過濾器以及 22kW (30hp) 以內各型號的分離器組件均為離心式啟閉，維修時間進一步減少。

內置智能控制

　　欲降低運行費用，精密的操作控制必不可少。所有螺桿式壓縮機均裝有智能控制系統，其控制菜單簡便易用。

工作原理

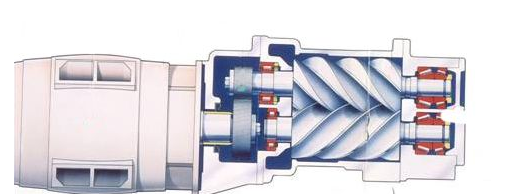

工作原理圖

1 吸氣過程

　　螺桿式空壓機無進氣與排氣閥組，進氣只靠一個自動調節閥的開啟與關閉調節。當主副轉子的齒溝空間轉至機殼進氣端開口時，其空間最大，此時轉子下方的齒溝空間與進氣口的自由空間相通，因在排氣時齒溝內的空氣被全部數排出，排氣完了時，齒溝處于真空狀態，外界空氣即被吸入，并沿軸向流入主副轉子的齒溝內，當空氣充滿了整個齒溝時，轉子之進氣側端即轉離了機殼之進氣口，齒溝間的空氣即被封閉，以上為“吸氣過程”。

2 封閉及輸送過程

　　吸氣終了時，主副轉子齒峰會與機殼密封，齒溝內的空氣不再外流，即“封閉過程”。兩轉子繼續轉動，其齒峰與齒溝在吸氣端吻合，吻合面逐漸向排氣端移動，即形成“輸氣過程”。

3 壓縮過程及噴油過程

　　在輸送過程中，吻合面逐漸向排氣端移動，即吻合面與排氣口間的齒溝空間逐漸減小，齒溝內的空氣逐漸被壓縮，壓力逐漸升高，即“壓縮過程”。壓縮的同時，潤滑油亦因壓差的作用被噴入壓縮室內與空氣混合。

4 排氣過程

　　當轉子的排氣口端面與機殼排氣口相通時(此時氣體壓力最高)，被壓縮氣體開始排氣，直至齒峰與齒溝的吻合面移至機殼排氣端端面，此時兩轉子的吻合面與機殼排氣口之間的齒溝空間為零。即完成“排氣過程”。與此同時，轉子的吻合面與機殼進氣口之間的齒溝長度又達到最長，由此開始一個新的壓縮循環。
